SENTER Tikslus gedimų vietos nustatymo įrenginys, skirtas oro skirstomosiose linijose

Jei jums reikia tikslaus siųstuvo gedimų vietos nustatymo įrenginio oro paskirstymo linijoms, kad padėtų jūsų verslui, įsigykite mūsų gamykloje. Būdami vienas iš pirmaujančių tokių gamintojų Kinijoje, pasiūlysime jums žemą kainą ir neprilygstamas paslaugas.

Paskirstytos slenkančios bangos gedimo vieta efektyviai sumažina klaidas, atsirandančias dėl netikslaus linijos ilgio, bangos greičio nuokrypių, slenkančios bangos slopinimo / iškraipymo ir atsispindėjusių / lūžusių trukdžių bangų, o tai žymiai pagerina vietos nustatymo tikslumą.

Stebėjimo terminalai sumontuoti abiejose gedimo linijos pusėse, kad užfiksuotų pradines sklindančias bangas, ateinančias į du taškus, ir įgalintų dvigubą{0}}padėtį. Kaip parodyta 1 paveiksle, taškai M ir N yra stebėjimo taškai su sumontuotais gnybtais. Gedimas įvyksta taške C tarp M ir N. Pradinė važiuojanti banga, sukurta taške C, sklinda link abiejų pastočių greičiu v, atitinkamai \\(t_M\\) ir \\(t_N\\) pasiekia M ir N. Atstumas nuo gedimo taško iki kiekvieno stebėjimo taško apskaičiuojamas pagal 2-1 ir 2-2 formules:

Tikslų oro skirstomųjų linijų gedimų nustatymo įrenginį sudaro pagrindinis valdymo blokas (CPU modulis), didelės spartos signalo gavimo{0}}blokas, GPS/Beidou laiko sinchronizavimo modulis, 4G ryšio modulis, fotovoltinio maitinimo modulis, energijos valdymo modulis ir kiti komponentai. Jis renka gedimų keliaujančių bangų signalus, įrašo tikslias laiko žymes ir realiu laiku per 4G modulį perduoda duomenis į sistemos užpakalinę dalį.

Montavimas

Tiesioginės{0}}linijos įrengimas (nereikia elektros tiekimo nutraukimo)

Vienas įrenginio rinkinys kiekviename diegimo taške

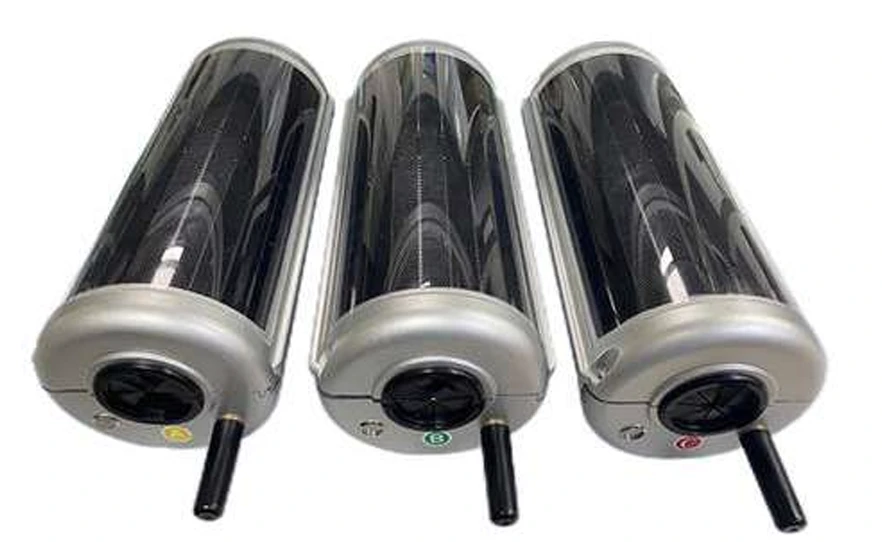

Kiekviename rinkinyje yra trys A, B ir C fazėse sumontuoti vietos nustatymo įrenginiai, skirti rinkti gedimo signalų formas ir perduoti duomenis į užpakalinę sistemą analizei ir tiksliam gedimo vietai.

Sistemos užpakalinė programa palaiko duomenų saugojimą, apdorojimą ir analizę. Įrenginys, aprūpintas 4G pasauliniu ryšio moduliu, belaidžiu būdu perduoda duomenis į užpakalinę dalį. Naudojant foninę analizę ir algoritmus, galima internetu stebėti oro paskirstymo linijas ir tiksliai nustatyti gedimų vietą. Sukurta pagal B/S architektūrą, užpakalinė programa yra įdiegta debesies serveriuose, suteikiant tam skirtą naudotojo erdvę. Vartotojai gali bet kada ir bet kur pasiekti stebėjimo programinę įrangą internetu arba mobiliąja programėle, kad pamatytų linijos veikimo būseną.

Dabartinis stebėjimas

Peržiūrėkite įdiegtus gedimų vietos įrenginius ir stebėjimo duomenis naudodami paieškos ir užklausų funkcijas duomenų valdymo sąsajoje.

Gedimo signalizacija

Sistema palaiko konfigūruoti naudotojo{0}}konkrečius GIS žemėlapius pagal-svetainės linijos sąlygas. Operatoriai gali pasiekti stebėjimo sąsają naudodami valdymo centrą arba žiniatinklio naršyklę, kad realiuoju laiku-peržiūrėtų oro skirstomųjų linijų veikimo būseną. Įvykus gedimui, sistema pažymi gedimo eilutę, parodo aliarmo iššokantį langą su gedimo vieta ir automatiškai siunčia SMS įspėjimus atitinkamam eksploatavimo ir priežiūros personalui.

Įvykio bangos formos ekranas

Peržiūrėkite trumpalaikes slenkančių bangų formas, kurias užfiksavo gedimo vietos įrenginiai, iš dvigubo{0}}įvykių sąrašo. Bangos formos duomenys atspindi linijos veikimo būseną ir gedimo vietos informaciją.

Signalizacijos įrašai

Sistema automatiškai nustato gedimo vietas ir siunčia pranešimus SMS arba APP push operaciniam ir techninės priežiūros personalui, palengvindama kasdienę priežiūrą ir priežiūrą. Istorinius gedimų duomenis galima filtruoti naudojant paieškos funkciją aliarmų sąraše.
